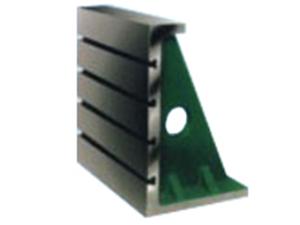

铸铁弯板按JB6092 - 85标准制造,材料HT200-HT300,精度可分为1到3级,工作面采用刮研工艺,用于零部件的检测和机械加工中的装夹。
铸铁弯板用于检验工件的90°角,维修设备时检验零部件相关表面的相互垂直度,还常用于钳工划线,并可常用于检验、安装、机床机械的垂直面检查,并能在铸铁平板上检查工件的垂直度,适用于高精度机械和仪器检验和机床之间不垂直度的检查。
另外,提醒用户铸铁弯板不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放,在使用时要先进行弯板的安装调试,然后把弯板的工作面擦拭干净,在确认没有问题的情况下使用弯板。
规格 | 测量面对基面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
精度等级 | |||||||||
1级 | 2级 | 3级 | 1级 | 3级 | 1级 | 2级 | 3级 | ||
200×200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
300×200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
300×300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
400×300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
400×400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
500×400 | 28 | 50 | 14 | 28 | 24 | 48 | |||
500×500 | 28 | 50 | 14 | 28 | 24 | 48 | |||
800×600 | 35 | 60 | 18 | 35 | 28 | 55 |
